Вентиляция склада и складских помещений

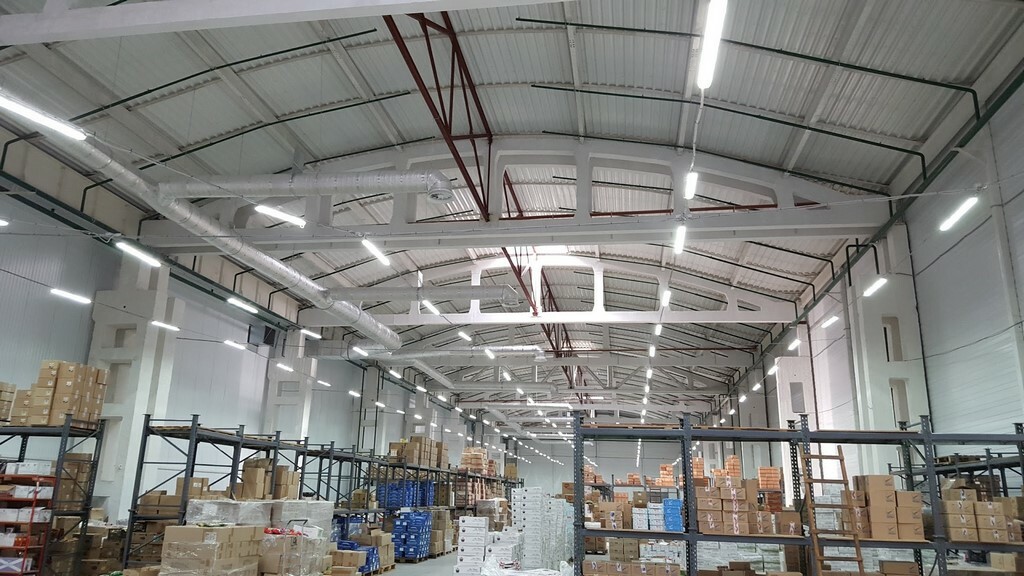

Качественная вентиляция склада необходима для обеспечения безопасности труда и оптимальных условий хранения продукции. При оборудовании системы вентиляции необходимо соблюдать установленные нормы хода воздухообмена, и выбирать оборудование, параметры которого соответствуют регламентируемым требованиям.

Прежде чем приступить к проектированию инженерной сети, следует изучить принципы, а также узнать, как устроить вентиляцию склада, согласны?

Мы расскажем вам об особенностях организации естественного и принудительного воздухообмена, перечислим требования к оборудованию, а также приведем нормируемые параметры микроклимата для складских помещений различного назначения.

Основные принципы вентиляции складских помещений

Положение СП 60.13330.2012 «СНиП 41-01-2003. Отопление, вентиляция и кондиционирование воздуха» является основным документом, устанавливающим требования к организации вентиляции помещений для хранения продуктов, оборудования, используемого в быту, строительных материалов и других товаров.

Особенности естественного воздухообмена

Естественный воздухообмен подшипника происходит за счет разницы статического давления воздушных столбов разной температуры. Более холодный наружный воздух поступает в помещение через приточное отверстие, а воздух из помещения выходит через вытяжное.

В теплый период воздухозаборники располагают на уровне от 0,3 до 1,8 м. В холодное время их устраивают на расстоянии не менее 3 м от пола при общей высоте помещения до 6 м, а на 4 м с большей высотой помещения.

Если высота склада небольшая, можно запроектировать более низкое расположение проемов, но необходимо учитывать возможность засыпания его снегом и принять меры для предотвращения такого сценария.

Естественная вентиляция практически невозможна, когда необходимо очищать поступающий воздух. Очистка от пыли фильтрами, подогревом или увлажнением создает сопротивление в подающем канале и значительно снижает скорость потока.

При естественной вентиляции основной проблемой является зависимость скорости потока от параметров внешней среды. При избыточной подаче воздуха к отверстиям устанавливаются заслонки ручного или автоматического действия.

Недостаточную циркуляцию воздуха можно частично компенсировать установкой вентиляционного дефлектора. Более эффективным способом является установка принудительной вентиляции.

В случае естественной вентиляции вытяжные отверстия устанавливаются на крыше здания хранилища таким образом, чтобы была достигнута максимально возможная тяга

Использование принудительной вентиляции

По разделам. 7.1.3-7.1.4 вентиляционное устройство, для работы которого требуется механическое раздражение, устанавливают в следующих случаях:

• если требуемые параметры микроклимата не могут быть достигнуты при естественной циркуляции воздуха;
• если в определенные периоды года имеют место такие температурно-влажностные характеристики наружного воздуха, что естественная вентиляция не обеспечит необходимых показателей микроклимата в складских помещениях;
• при наличии помещений или их зон без естественной вентиляции.

Размещение вытяжных отверстий должно осуществляться в наиболее загрязненных частях склада. В случае ненулевого баланса объема транспортируемого воздуха компенсация происходит за счет процесса инфильтрации через стены и крышу сооружения.

Как правило, более прохладный свежий воздух распределяется по нижней части помещения, вытесняя загрязненный воздух вверх. В этом случае вытяжные отверстия располагаются под крышей склада

Применение принудительной вентиляции приводит к необходимости приобретения и монтажа дорогостоящих систем, а также к постоянным затратам на электроэнергию, обслуживание оборудования и мероприятия, направленные на компенсацию износа.

Поэтому часто используют совместный естественный и принудительный воздухообмен. Работа механических устройств используется для компенсации разницы между требуемым количеством замещаемого воздуха и возможностями вентиляции.

Неконтролируемый воздухообмен посредством инфильтрации

При расчете параметров оборудования, используемого для создания необходимого микроклимата, необходимо учитывать инфильтрацию воздуха по периметру склада. Наличие неплотностей в конструкциях приводит к неконтролируемому притоку и оттоку воздуха.

При отсутствии необходимости поддержания определенной температуры и влажности иногда можно полностью отказаться от всех методов организации вентиляции в пользу инфильтрации.

Но если необходимо создать определенный микроклимат, нерегулируемый воздухообмен создает проблемы. Это связано с переменными параметрами внешней среды и объемом поступающего воздуха.

При отрицательных температурах выход горячей струи через щели способствует образованию конденсата и льда. Это чревато постепенным разрушением несущих конструкций, образованием грибка и плесени, повышенным риском замыканий и других проблем.

Тепловые потери любого здания легко определить с помощью инфракрасного изображения. Таким образом можно выявить места интенсивной инфильтрации и принять меры по ее устранению

Так как объем инфильтрации непостоянен и зависит от многих параметров, то при стандартном расчете воздухообмена его не учитывают. Но при некоторых допущениях она возникает при расчете теплопотерь и моделировании показателя влажности.

Если проникновение на склады нежелательно, необходимо устранить предпосылки для его возникновения. Помимо наличия отверстий в стенах здания, есть и другие причины, приводящие к незамеченному воздухообмену.

С наветренной стороны происходит динамическое давление воздушной массы на стену здания и проникновение воздуха в помещение. Поэтому при проектировании складов необходимо учитывать розу ветров и не располагать стену здания перпендикулярно преобладающему направлению.

Эффективным решением проблемы также может стать установка ветрозащитных экранов.

С боковой и подветренной стороны ветровое давление отрицательное. В результате полученной разницы создаются условия для оттока воздуха из помещения.

Для минимизации градиента давления необходимо соблюдать рекомендации по геометрическим параметрам крыш и устранять места отрыва пограничного слоя потока путем установки ветропроводящих элементов.

Внутренней причиной возникновения инфильтрации может быть разница количества приточного и вытяжного воздуха. Несбалансированная работа вентиляционной системы приводит к компенсации недостающего или избыточного объема за счет инфильтрации.

Поэтому необходима периодическая калибровка вентиляторов, чистка воздуховодов и фильтров, а также другие профилактические работы.

Грязный вентиляционный фильтр является наиболее распространенной причиной снижения производительности системы. Большинство из них легко моются, требуя минимальных затрат времени

Требования к устанавливаемому оборудованию

Вентиляционное оборудование работает совместно с другими устройствами для создания и поддержания условий для нормального функционирования и технического состояния склада. Поэтому необходимо не только соблюдать требования, указанные в СП 60.13330.2012, но и учитывать положения других нормативных документов.

Основные правила размещение оборудования

Мощность вентиляционного оборудования необходимо выбирать исходя из расчетной циркуляции воздуха с учетом возможных объемных потерь из-за неполной герметичности системы.

На небольших складах оборудование размещают исходя из следующих принципов:

• доступность и удобство проведения профилактических и ремонтных работ;
• соблюдение требований пожарной и электробезопасности;
• наличие свободного места.

На больших складах, где необходимо соблюдение регламента, оборудование устанавливается в специальном помещении или на крыше здания. Это зависит от отнесения складских помещений к определенным категориям пожарной опасности.

Если вентиляционное оборудование установлено на крыше здания, необходимо ограничить доступ к нему посторонних лиц. Это требование указано в СП 60.13330.2012

Резервные и аварийные системы вентиляции

В случае поломки вентиляционного оборудования и остановки объекта на складе может возникнуть аварийная ситуация. Длительное отсутствие воздухообмена может привести к порче хранимых продуктов и создать условия для высокой концентрации нежелательных примесей в воздухе.

Поэтому в регламенте указан порядок установки резервных систем и их параметры.

Согласно п. 7.2.8, если в помещениях склада предполагается постоянное пребывание людей, системы воздухообмена должны быть оборудованы резервными вентиляторами или должны использоваться две и более установки.

Согласно п. 7.2.18, в помещениях грузоподъемностью более 10 т и высокой категории пожарной опасности необходимо предусмотреть резервную систему, которая полностью покроет потребность в воздухообмене.

На складе также возможна аварийная ситуация с выбросом большого количества загрязняющих веществ. Решить проблему поможет кратковременная работа системы вентиляции в принудительном режиме. Эффективную работу демонстрируют системы аспирации.

Согласно п. 7.6.1 расход воздуха и другие параметры противоаварийной системы определяются исходя из положений технологической части проекта.

Колпачки для удаления загрязнения размещают в зависимости от его плотности. Если летучие компоненты тяжелее воздуха, форсунки устанавливают в рабочей зоне, а если легче, то под потолком.

Взвесь пыли не только негативно влияет на здоровье человека. Мучная и древесная пыль взрывоопасны, поэтому установка и работа аварийной вентиляции должны быть проверены пожарной инспекцией

Устройства для обеспечения микроклимата

Наиболее эффективным способом обеспечения температурно-влажностного режима является включение обогревателей и увлажнителей в приточную вентиляцию. В этом случае воздух будет подаваться с заданными параметрами.

Нагреватели могут быть электрическими или водяными. Последние более распространены для систем вентиляции складов и крупных комплексов.

В период года с характерными минусовыми температурами важно использовать системы рекуперации тепла. Это решение значительно снижает затраты на отопление склада.

Благодаря наличию отдельной зоны для оборудования, при выборе теплообменника или регенератора можно ориентироваться только на финансовые затраты и эффективность системы. Уровень шума и вес агрегатов не так важны, как при использовании в квартирной вентиляции.

Ротационные теплообменники и водонагреватели имеют встроенные или внешние электродвигатели. Согласно разделу 7.2.7 они должны быть оснащены запасными двигателями и насосами на случай выхода из строя основных узлов.

Роторный теплообменник шумит, но для склада это не так важно, как высокий КПД. Поэтому использование данного типа устройств является популярным решением для вентиляции нежилых помещений

Параметры микроклимата для типовых складов

Параметры микроклимата в складских помещениях и периодичность воздухообмена прописаны в НТП-АПК 1.10.17.001-03 «Нормы технологического проектирования баз и общих складов ресурсоснабжающих организаций», а также в отраслевых документах.

Так, например, параметры воздушной среды продовольственного склада зависят от условий хранения и выбора конкретных продуктов.

Понятие кратности воздухообмена

Воздухообмен в хранилище необходим для достижения двух целей:

• создание особого микроклимата помещения, оптимального для хранения данного вида продукции;
• удаление вредных, взрывоопасных и других примесей и аэрозолей из помещений.

Расчет кратности воздухообмена осуществляется по формуле:

К(1/т)=А/В,

куда:

• A – объем поступающего воздуха в час, (м3/ч);
• V – объем хранилища, (м3).

Для хранения большинства видов продуктов в нормативных документах указан коэффициент воздухообмена, равный единице. В случае некоммерческого использования помещения в качестве склада этот показатель зачастую значительно ниже. Это оправдано, если вентиляция такой мощности гарантированно обеспечивает необходимые показатели температуры и влажности.

В коммерческой деятельности необходимо соблюдать требования нормативных документов по вентиляции помещений.

Суммарная мощность установленных систем должна обеспечивать необходимую циркуляцию воздуха. В противном случае получить положительное заключение Роспотребнадзора и пожарной инспекции об использовании склада по назначению невозможно.

Проверка соответствия параметров вентиляции нормативным требованиям является обязанностью пожарного инспектора. При выявлении нарушений акция может быть приостановлена ​​до их устранения

При наличии на складе нескольких видов продукции необходимо обеспечить параметры микроклимата, удовлетворяющие условиям хранения для каждого из них.

Хранение стройматериалов и изделий

При хранении большинства видов строительных материалов температурный режим в помещении может быть нерегулируемым. Исключение составляют склады с рулонной битумно-полимерной гидроизоляцией и полимерными материалами, применяемыми при устройстве крыш, фундаментов и стен в помещениях с аномально высоким уровнем влажности.

Значение температуры воздуха при этом должно быть не ниже +50С.

Влажность на складах такого типа не нормируется, за исключением случаев, когда речь идет о хранении сыпучих строительных материалов. Не допускается намокание и загрязнение цемента, графита и гипса. Допустимая относительная влажность при хранении определяется производителем и зависит от материала и способа его упаковки.

Циркуляция воздуха для санитарно-гигиенических керамических изделий не нормируется. Для строительных материалов необходимая кратность воздухообмена принимается равной единице.

Особенности складирования древесины

Общих нормативных документов, регламентирующих параметры воздуха на складе лесоматериалов, не существует. Основным критерием выбора вентиляции является допустимая влажность для определенного вида материала или готового изделия.

Если производственные условия предполагают одновременный прием большого количества древесного сырья, требуется принудительная вентиляция, которую используют сразу после загрузки продукта. Когда материал достигает естественной влажности, механическая очистка отключается.

На складах с древесиной за микроклиматом постоянно следят с помощью специальных приборов для контроля влажности.

Для равномерного проветривания древесины и изделий на ее основе необходимо правильное хранение. Необходимо соблюдать порядок укладки круглого леса и пиломатериалов в штабеля.

Без правильной установки штабелей невозможно просушить дерево до требуемых показателей. Воздух должен проникать в матрицу, иначе древесина сгниет при любой вентиляции

При транспортировке небольших изделий часто используется метод плотной упаковки для экономии места. После поступления таких продуктов на склад их необходимо разложить или разложить так, чтобы все компоненты имели доступ воздуха внутри штабеля.

В противном случае при повышенной влажности в материале будут благоприятные условия для образования грибка и плесени.

Часто на складе оборудуется участок для первичной обработки древесины – распиловки кругляка или распиловки кромок. В результате этих работ в воздух выбрасывается древесная пыль различного размера. Его постоянное вдыхание является частым неинфекционным фактором возникновения хронического бронхита.

Если удалять пыль с помощью общеобменной вентиляции, со временем загрязняется весь склад. Поэтому предусматривают установку локальных стружко-пылеуловителей циклонного типа с отдельной вытяжкой, если такие устройства не входят в комплект деревообрабатывающего оборудования.

Хранение металла и оборудования

Для металлических изделий, таких как трубы, краны, арматура, показатели температуры и влажности не нормируются.

Цветной и черный металлопрокат не требователен к температуре и влажности. Вентиляция необходима для обеспечения безопасных условий труда

Электрооборудование и запасные части к двигателям внутреннего сгорания должны храниться в антикоррозионных условиях.

Ручной инструмент, режущий и слесарный инструмент хранят при температуре не ниже +5°С и влажности до 70%.

Для сложного оборудования, такого как деревообрабатывающие станки, производители дают рекомендации по температурно-влажностному режиму при консервации.

Эти требования должны строго соблюдаться, так как сложные заполнители содержат элементы, изготовленные из комбинаций различных материалов, свойства которых могут измениться при неправильном хранении.

Зачастую обработка металлических изделий и оборудования от коррозии осуществляется непосредственно на территории склада. При его выполнении во избежание воздействия повышенной концентрации ядовитых паров необходимо проветривать помещение в течение 1-1,5 суток.

В помещениях, где хранятся легковоспламеняющиеся и взрывоопасные вещества, должна быть предусмотрена дополнительная противодымная вентиляция.

Выводы и полезное видео по теме

На видео демонстрируется организация вентиляции складского комплекса:

Установка устройства для удаления опилок в отдельный колпак:

Строгое соблюдение требований нормативных документов по вентиляции склада позволит создать микроклимат, необходимый для хранения качественной продукции.

Разнообразие предлагаемого оборудования поможет реализовать практически любую конфигурацию системы с учетом необходимого режима и конструктивных особенностей здания.
